Горизонтальный гидрофильтр ГГвН-1.2Ф
⚙️ Подбор и заказ
Описание

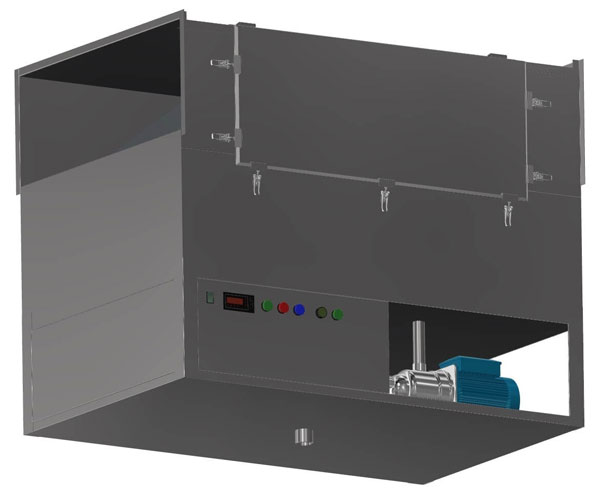

Горизонтальный проточный гидрофильтр ГГН-1.2Ф с встроенным внешним насосом и кассетами с наполнителем (кольца рашига).

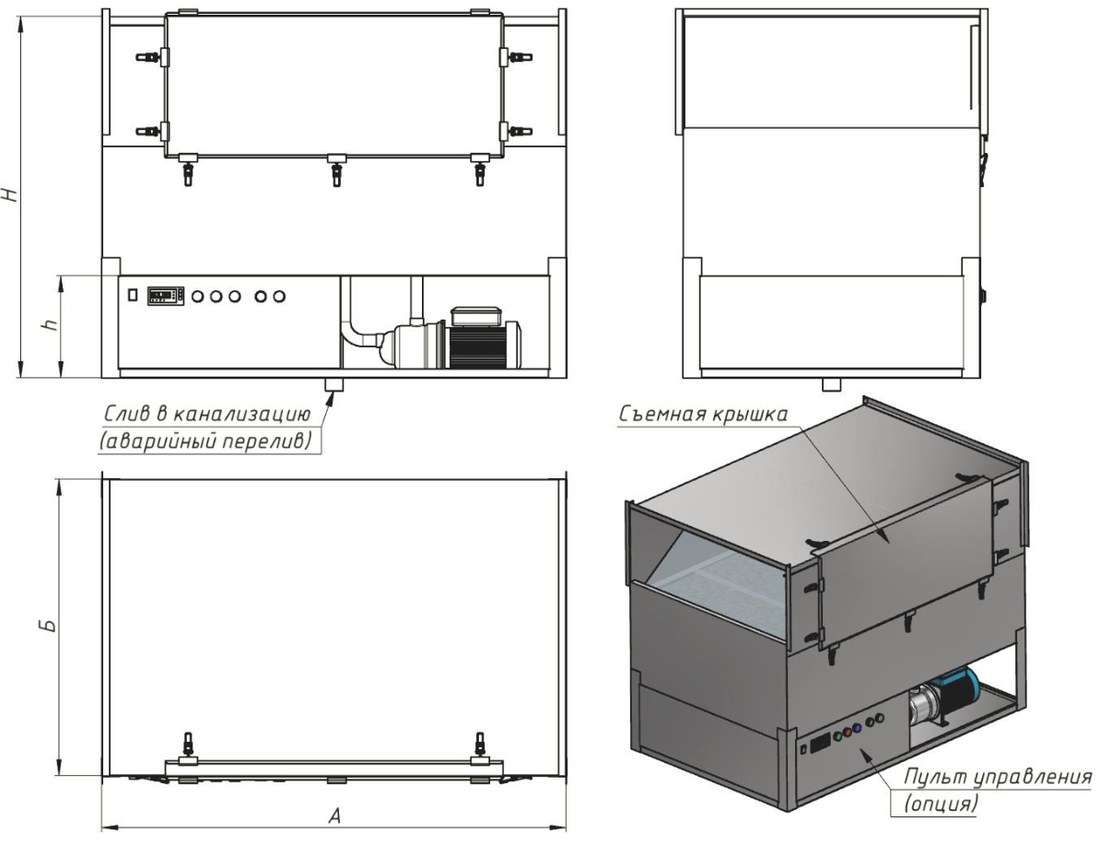

Съемная крышка обеспечивает легкий доступ к внутреннему объему гидрофильтра для чистки и обслуживания. Крышка крепятся защелками, позволяющими снять крышку без помощи инструмента. Расположение крышки (справа или слева) определяется Заказчиком.
Подача воды для подпитки осуществляется от водопровода. Слив во время мойки (аварийный перелив) направляется в канализацию. В случае отключения подпитки водой от водопровода гидрофильтр может работать не менее 3-х часов.

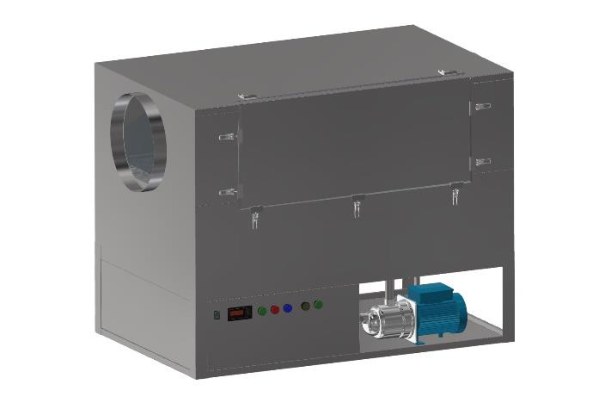

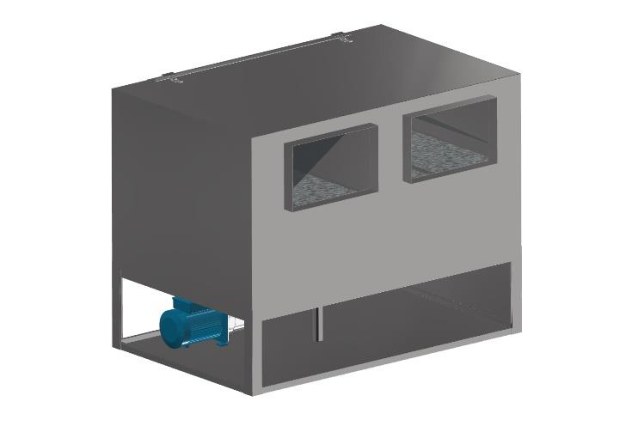

Гидрофильтр встраивается в воздуховод, ведущий от зонта над мангалом к вытяжному вентилятору, максимально близко к зонту. Обязательно соединение воздуховодов «на воду», то есть подводимый воздуховод должен вставляться внутрь вытяжного патрубка гидрофильтра. Обязательны дренажные уклоны и герметизация стыков воздуховодов. Патрубки могут быть изготовлены прямоугольного, круглого или квадратного сечения. Расположение входных и выходных патрубков, а также их форма могут быть изменены по согласованию с Изготовителем. Наиболее часто встречающиеся варианты приведены на рисунках. Расположение патрубка подачи воды оговаривается отдельно.
В гидрофильтр может встраиваться схема автоматического управления. Она состоит из электроотсека установленного на гидрофильтре и пульта управления (п/у). Пульт управления встраивается в электроотсек, или устанавливается в месте удобном для контроля и обслуживания, и соединяется с электроотсеком кабелями с разъемами.
Чертежи и схемы
Размеры гидрофильтров
| Обозначение ГГН-Х.Х-ахб (ахб – размер патрубка) | Размеры, м АхБхН (габаритный размер) | Размеры патрубков мм* (а х б) | Производительность при скорости 4 м/сек; м³/час |
|---|---|---|---|
| ГГвН-1.2 ФкР-400х300 | 1,25х0,4х1,2(0,35) | 400х300 | 1600 |
| ГГвН-1.2 ФкР-400х400 | 1,25х0,4х1,3(0,35) | 400х400 | 2200 |
| ГГвН-1.2 ФкР-500х400 | 1,25х0,5х1,3(0,35) | 500х400 | 2700 |
| ГГвН-1.2 ФкР-600х400 | 1,5х0,6х1,3(0,35) | 600х400 | 3300 |
| ГГвН-1.2 ФкР-700х450 | 1,5х0,7х1,35(0,35) | 700х450 | 5000 |
| ГГвН-1.2 ФкР-800х500 | 1,5х0,8х1,4(0,35) | 800х500 | 6000 |
| ГГвН-1.2ФкР-1000х500 | 1,5х1,0х1,4(0,35) | 1000х500 | 7000 |
| ГГвН-1.2 ФкР-300 | 1,25х0,4х1,3(0,35) | 300(300х300) | 1600 |
| ГГвН-1.2 ФкР-400 | 1,25х0,5х1,4(0,35) | 400(400х400) | 2200 |
| ГГвН-1.2 ФкР-500 | 1,25х0,6х1,4(0,35) | 500(500х500) | 2700 |
| ГГвН-1.2 ФкР-600 | 1,5х0,7х1,4(0,35) | 600(600х600) | 3300 |
| ГГвН-1.2 ФкР-700 | 1,5х0,8х1,5(0,35) | 700(700х700) | 5000 |
| ГГвН-1.2 ФкР-800 | 1,5х0,9х1,6(0,35) | 800(800х800) | 6000 |
