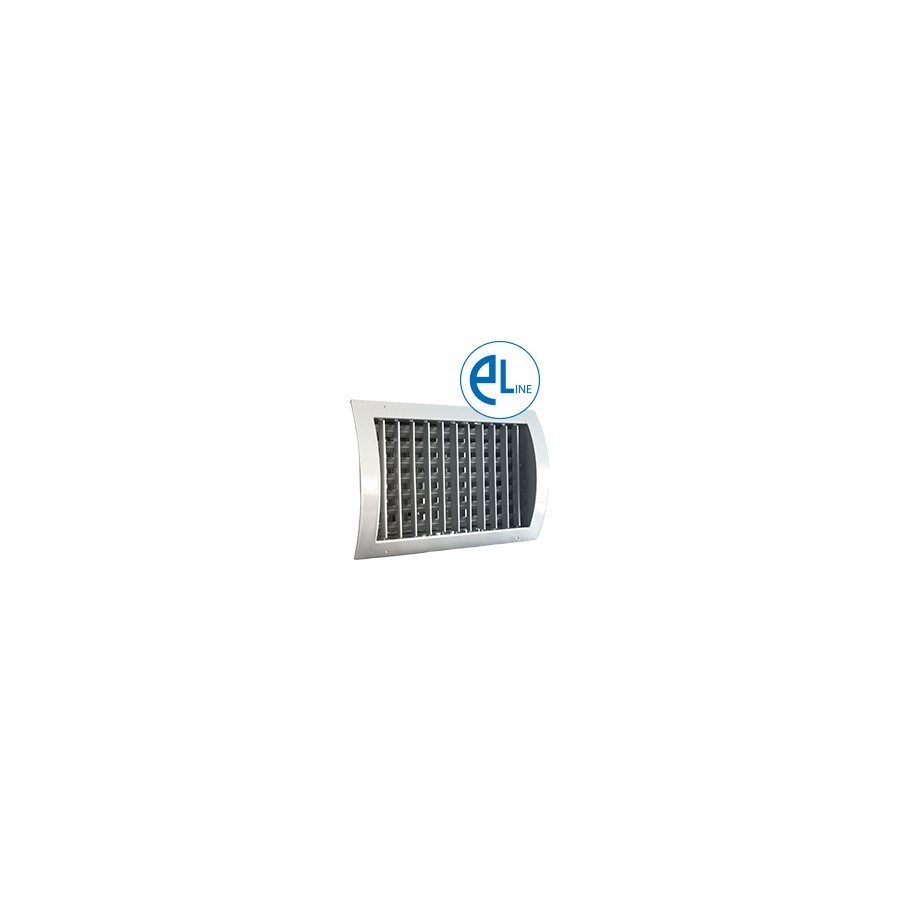

Решетки КРС с электроприводом для круглых воздуховодов
Вентиляционная решётка Арктос. 18 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Решетки КРС устанавливаются на круглые воздуховоды путем врезки и предназначены для применения в системах вентиляции и кондиционирования с автоматическим изменением параметров системы воздухораспределения в процессе эксплуатации.
Конструкция и работа
Конструктивно решётки состоят из корпуса с установленными в нем двумя рядами регулируемых жалюзи, предназначенных для изменения направления и (или) характеристик приточной струи, щелевого регулятора расхода со стабилизатором потока и электропривода с 2-х позиционным или пропорциональным управлением. Жалюзи наружного ряда расположены перпендикулярно оси воздуховода, регулируются индивидуально вручную и установлены в пластиковые втулки, которые облегчают их поворот при регулировании. Жалюзи внутреннего ряда расположены параллельно оси воздуховода, установлены с одной стороны в пластиковые втулки, с другой стороны в механизм поворота и регулируются с помощью электропривода, осуществляющего их синхронный поворот на угол ±45° от нормали к лицевой поверхности. Наличие электропривода позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Решётки выпускаются в двух исполнениях: КРС...-E1 — решётки с электроприводом (2-х позиционное управление); КРС...-М2 — решётки с электроприводом (пропорциональное управление 0...10 В).
Монтаж решеток осуществляется на боковую поверхность воздуховода с помощью самонарезающих винтов. Регулирование расхода воздуха обеспечивается с помощью щелевого регулятора; стабилизатор потока обеспечивает равномерность истечения приточной струи и предотвращает снос потока.
Корпус решеток и регулятор расхода изготавливаются из стали, жалюзи из алюминия. Решетки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Модель | А, мм | В, мм | С, мм | Диаметр воздуховода ØD, мм* | |
|---|---|---|---|---|---|
| Ном. | Доп. | ||||
| КРС 200 x 200-E1 (M2) | 200 | 200 | 105 | 400 | 315…500 |
| КРС 300 x 200-E1 (M2) | 300 | 115 | |||
| КРС 400 x 200-E1 (M2) | 400 | 120 | |||
| КРС 500 x 200-E1 (M2) | 500 | 135 | |||
| КРС 600 x 200-E1 (M2) | 600 | 145 | |||
| КРС 300 x 225-E1 (M2) | 300 | 225 | 115 | 500 | 400…630 |
| КРС 400 x 225-E1 (M2) | 400 | 120 | |||
| КРС 500 x 225-E1 (M2) | 500 | 135 | |||
| КРС 600 x 225-E1 (M2) | 600 | 145 | |||
| КРС 300 x 250-E1 (M2) | 300 | 250 | 115 | 630 | 500…630 |
| КРС 400 x 250-E1 (M2) | 400 | 120 | |||
| КРС 500 x 250-E1 (M2) | 500 | 135 | |||
| КРС 600 x 250-E1 (M2) | 600 | 145 | |||
| * При установке решетки на воздуховод с диаметром, отличным от номинального, возможно неплотное прилегание рамки решетки к воздуховоду, что не оказывает какого-либо влияния на работу решетки. | |||||
| Модель воздухораспределителя | КРС...-Е1 | КРС...-М2 |
|---|---|---|
| Тип привода | CM230-L | CM24-SR-L |
| Сигнал управления | 2-х позиционный | 0-10 В |
| Напряжение, В | 230 | 24 |
| Потребляемая мощность, Вт | 1,5 | 1,0 |
| Степень защиты | IP 54 | |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | F0, | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | |||||||
| размер | м2 | бойность, м | бойность, м | бойность, м | м, при | |||||||||||||||
| АхВ, мм | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | ||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | ||||||||||
| 200 x 200 | 0,032 | 290 | 18 | 20 | 8,1 | 5,4 | 410 | 36 | 29 | 11 | 7,6 | 560 | 68 | 39 | 16 | 10 | 910 | 180 | 25 | 17 |
| 300 x 200 | 0,050 | 350 | 11 | 20 | 7,8 | 5,2 | 500 | 22 | 28 | 11 | 7,5 | 710 | 45 | 40 | 16 | 11 | 1140 | 116 | 25 | 17 |
| 400 x 200 | 0,069 | 400 | 7 | 19 | 7,6 | 5,1 | 580 | 16 | 28 | 11 | 7,4 | 830 | 32 | 39 | 16 | 11 | 1340 | 84 | 26 | 17 |
| 500 x 200 | 0,087 | 450 | 6 | 19 | 7,6 | 5,1 | 660 | 13 | 28 | 11 | 7,5 | 940 | 26 | 40 | 16 | 11 | 1520 | 68 | 26 | 17 |
| 600 x 200 | 0,105 | 490 | 5 | 19 | 7,6 | 5,0 | 720 | 10 | 28 | 11 | 7,4 | 1030 | 21 | 40 | 16 | 11 | 1680 | 57 | 26 | 17 |
| 300 x 225 | 0,058 | 370 | 9 | 19 | 7,7 | 5,1 | 540 | 19 | 28 | 11 | 7,5 | 760 | 38 | 39 | 16 | 11 | 1220 | 98 | 25 | 17 |
| 400 x 225 | 0,079 | 430 | 7 | 19 | 7,6 | 5,1 | 620 | 14 | 28 | 11 | 7,4 | 880 | 28 | 39 | 16 | 10 | 1430 | 73 | 25 | 17 |
| 500 x 225 | 0,099 | 480 | 5 | 19 | 7,6 | 5,1 | 700 | 11 | 28 | 11 | 7,4 | 1000 | 23 | 40 | 16 | 11 | 1620 | 60 | 26 | 17 |
| 600 x 225 | 0,120 | 520 | 4 | 19 | 7,5 | 5,0 | 770 | 9 | 28 | 11 | 7,4 | 1100 | 19 | 40 | 16 | 11 | 1800 | 50 | 26 | 17 |
| 300 x 250 | 0,065 | 390 | 8 | 19 | 7,6 | 5,1 | 570 | 17 | 28 | 11 | 7,5 | 800 | 34 | 39 | 16 | 10 | 1290 | 88 | 25 | 17 |
| 400 x 250 | 0,088 | 450 | 6 | 19 | 7,6 | 5,1 | 660 | 13 | 28 | 11 | 7,4 | 940 | 25 | 40 | 16 | 11 | 1520 | 66 | 26 | 17 |
| 500 x 250 | 0,111 | 500 | 5 | 19 | 7,5 | 5,0 | 740 | 10 | 28 | 11 | 7,4 | 1060 | 20 | 40 | 16 | 11 | 1720 | 53 | 26 | 17 |
| 600 x 250 | 0,134 | 540 | 4 | 18 | 7,4 | 4,9 | 810 | 8 | 28 | 11 | 7,4 | 1160 | 17 | 40 | 16 | 11 | 1900 | 45 | 26 | 17 |
| % открытия | 100% | 75% | 50% | |
|---|---|---|---|---|
| регулятора расхода | ||||
| Ширина щели регулятора | 20 мм | 15 мм | 10 мм | |
| К | 1 | 1,4 | 3,2 | |
| ΔLwA, дБ(А) | 0 | 4 | 8 | |

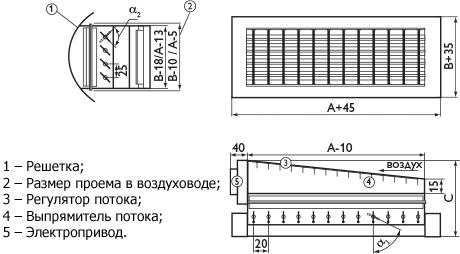

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
