Теплообменник TEF 03.20.L0 фреон 3 ряда, левый / ФАН (R12) 20/3 - L
⚙️ Подбор и заказ
Характеристики
Описание

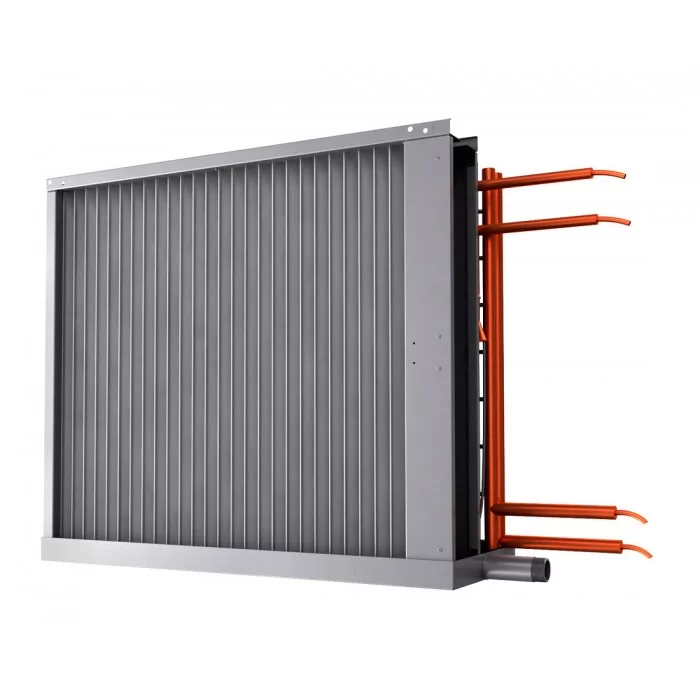

Теплообменник TEF 03.20.L0 фреон 3 ряда, левый / ФАН (R12) 20/3 - L — фреоновый испаритель для приточных установок (левый), 3 ряда трубок, медно-алюминиевый пластинчатый агрегат в неразборном оцинкованном корпусе. Секция охлаждения приточной установки с прямым испарением хладагента, работает в паре с ККБ.
Конструкция и материалы
Теплообменник рассчитан на эксплуатацию в условиях умеренного климата (У), категория размещения 3 по ГОСТ 15150. Перемещаемая среда — воздух и невзрывоопасные газовые смеси без липких, волокнистых и абразивных примесей, запылённость не более 100 мг/м³.
Поверхность теплообмена — алюминиевые пластины толщиной 0,13 мм и проходящие через них медные трубки диаметром 1/2″ (12,7 мм), расположение трубок шахматное, число рядов — 3. Неразборный корпус из оцинкованного листа 08ПС. Присоединение трубопроводов под пайку.
Форма коллектора — l-образный.
Габаритные размеры
| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| А | Б | В | Г | Д | К | d | D |
| 1385 | 1400 | 1785 | 1490 | 1445 | 82 | 28 | 41 |
| Габариты и масса | |
|---|---|
| Размеры (В × Ш × Д) | 1490 × 200 × 1785 мм |
| Масса нетто | 95 кг |
Технические характеристики
| Площадь поверхности теплообмена, м² | 162,5 |
| Аэродинамическое сопротивление, Па | 178 |
| Расход теплоносителя (макс.), м³/ч | 4211 |
| Гидравлическое сопротивление, кПа | 103 |
| Заправочный объём, л | 24,1 |
| Применение | Приточно-вытяжные установки |
Область применения
- секции охлаждения приточных установок с ККБ
- центральные кондиционеры с фреоновым охлаждением
- приточно-вытяжные установки
