Воздухораспределители 1ВПП, 2ВПП
Воздухораспределитель Арктос. 4 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Воздухораспределители 1ВПП, 2ВПП предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.
Конструкция и работа

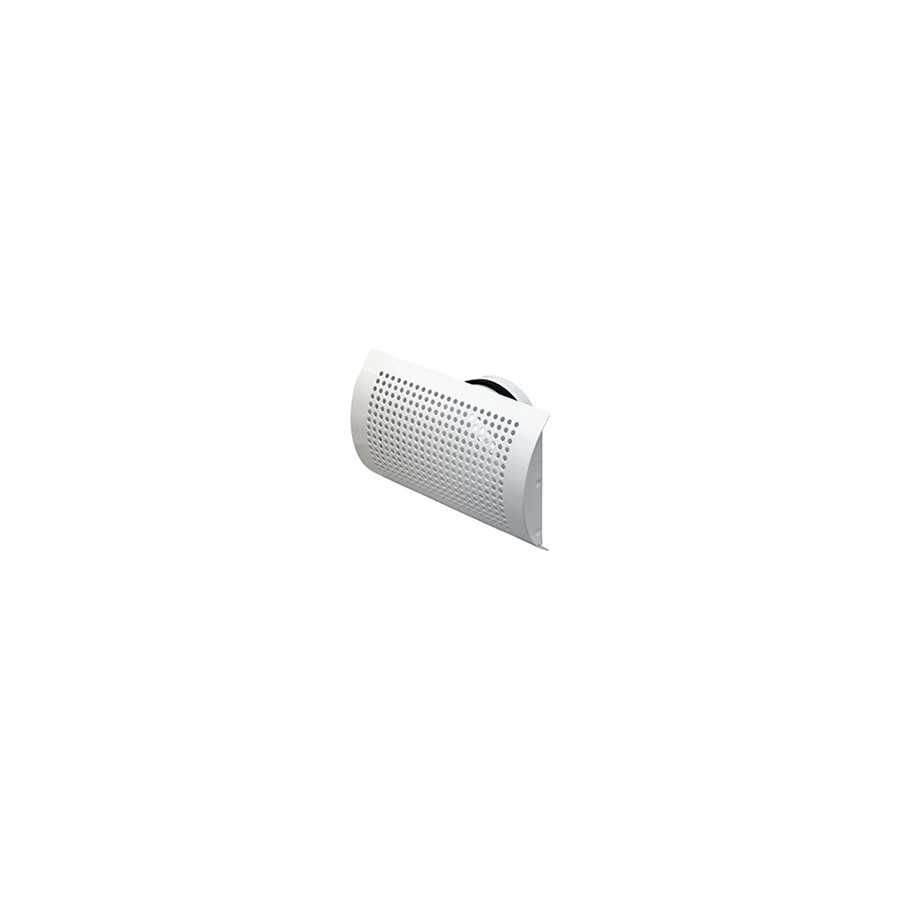

Воздухораспределители ВПП состоят из корпуса с круглым присоединительным патрубком и съёмной лицевой панели с круглой (1ВПП) или квадратной (2ВПП) перфорацией.
Монтаж воздухораспределителей 1ВПП, 2ВПП осуществляется на стене с помощью саморезов.
Воздухораспределители изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Модель | F0 | А, | В, | С, | ØD, | Е, | Вес, |
|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | кг | |
| 1ВПП 100 | 0,00295 | 220 | 151 | 110 | 100 | 75 | 0,54 |
| 1ВПП 125 | 0,00295 | 220 | 151 | 110 | 125 | 75 | 0,52 |
| 2ВПП 100 | 0,00308 | 220 | 151 | 110 | 100 | 75 | 0,56 |
| 2ВПП 125 | 0,00308 | 220 | 151 | 110 | 125 | 75 | 0,55 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | ||||||
| размер | бойность, м | бойность, м | бойность, м | ||||||||||||
| АхВ, мм | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | ||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||
| 1ВПП | |||||||||||||||
| 1ВПП 100 | 55 | 25 | 5,2 | 2,1 | 1,4 | 85 | 60 | 8,0 | 3,2 | 2,1 | 125 | 130 | 12 | 4,7 | 3,2 |
| 1ВПП 125 | 70 | 41 | 6,6 | 2,6 | 1,8 | 105 | 91 | 9,9 | 4,0 | 2,6 | 150 | 187 | 14 | 5,7 | 3,8 |
| 2ВПП | |||||||||||||||
| 2ВПП 100 | 55 | 25 | 6,1 | 2,4 | 1,6 | 85 | 60 | 9,4 | 3,7 | 2,5 | 125 | 130 | 14 | 5,5 | 3,7 |
| 2ВПП 125 | 70 | 41 | 7,7 | 3,1 | 2,1 | 105 | 91 | 12 | 4,6 | 3,1 | 150 | 187 | 17 | 6,6 | 4,4 |
| При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза. | |||||||||||||||
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
