Воздухораспределители панельные 3СКП, 3СКПР
Воздухораспределительная панель Арктос. 6 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Воздухораспределители 3СКП, 3СКПР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения горизонтальными веерными струями.
Конструкция и работа

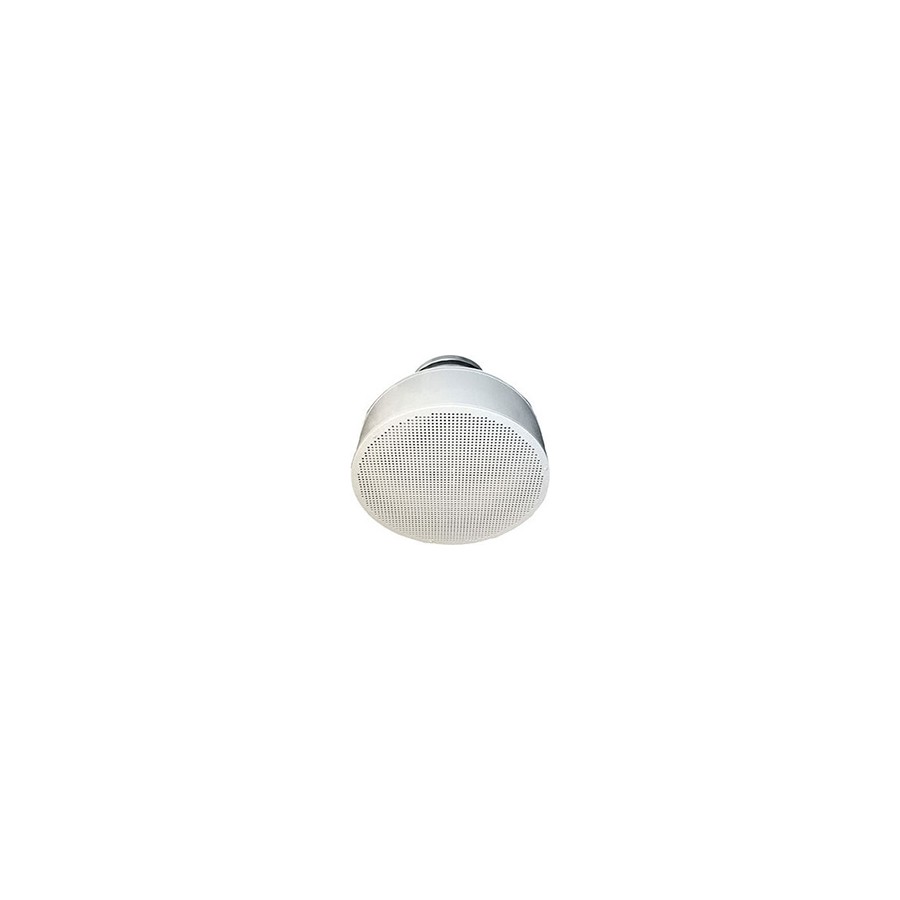

Воздухораспределители 3СКП, 3СКПР состоят из перфорированной лицевой панели круглой формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Внутри КСД установлен специальный рассекатель, обеспечивающий формирование турбулентной, быстрозатухающей горизонтальной веерной струи. Для изменения и регулирования расхода воздуха воздухораспределители 3СКПР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке.
Воздухораспределители 3СКП, 3СКПР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | FЖ.С., | ØA, | ØdП, | B, | Вес, кг | |
|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | 3СКП | 3СКПР | |
| 315-100 | 0,018 | 315 | 99 | 84 | 2,2 | 2,6 |
| 450-160 | 0,042 | 450 | 159 | 99 | 4,3 | 4,7 |
| 450-200 | 0,042 | 450 | 199 | 99 | 4,2 | 4,5 |
| 595-200 | 0,077 | 595 | 199 | 99 | 6,7 | 7,2 |
| 595-250 | 0,077 | 595 | 249 | 99 | 6,5 | 7,1 |
| 595-315 | 0,077 | 595 | 314 | 99 | 6,2 | 6,8 |
Данные для подбора
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||
| Модель | м, при | м, при | м, при | м, при | ||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||
| 0,2 | 0,2 | 0,2 | 0,5 | 0,2 | 0,5 | |||||||||
| 315-100 | 30 | 2 | 0,4 | 50 | 4 | 0,6 | 110 | 21 | 1,4 | 0,5 | 200 | 70 | 2,5 | 1,0 |
| 450-160 | 130 | 4 | 0,6 | 200 | 9 | 0,9 | 350 | 27 | 1,7 | 0,7 | 570 | 71 | 2,7 | 1,1 |
| 450-200 | 160 | 3 | 0,5 | 220 | 5 | 0,7 | 370 | 14 | 1,3 | 0,5 | 600 | 36 | 2,0 | 0,8 |
| 595-200 | 250 | 6 | 1,1 | 320 | 10 | 1,4 | 490 | 23 | 2,2 | 0,9 | 730 | 52 | 3,3 | 1,3 |
| 595-250 | 410 | 7 | 1,4 | 520 | 12 | 1,8 | 760 | 25 | 2,7 | 1,1 | 1040 | 47 | 3,6 | 1,5 |
| 595-315 | 420 | 3 | 1,1 | 540 | 5 | 1,4 | 840 | 13 | 2,1 | 0,8 | 1200 | 27 | 3,0 | 1,2 |
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||
| Модель | м, при | м, при | м, при | м, при | ||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||
| 0,2 | 0,2 | 0,2 | 0,5 | 0,2 | 0,5 | |||||||||
| 315-100 | 30 | 2 | 0,6 | 50 | 4 | 0,9 | 110 | 21 | 2,0 | 0,8 | 200 | 70 | 3,7 | 1,5 |
| 450-160 | 130 | 4 | 1,1 | 200 | 9 | 1,6 | 350 | 27 | 2,8 | 1,1 | 570 | 71 | 4,6 | 1,9 |
| 450-200 | 160 | 3 | 1,0 | 220 | 5 | 1,3 | 370 | 14 | 2,3 | 0,9 | 600 | 36 | 3,7 | 1,5 |
| 595-200 | 250 | 6 | 1,8 | 320 | 10 | 2,2 | 490 | 23 | 3,4 | 1,4 | 730 | 52 | 5,1 | 2,0 |
| 595-250 | 410 | 7 | 2,3 | 520 | 12 | 2,9 | 760 | 25 | 4,2 | 1,7 | 1040 | 47 | 5,7 | 2,3 |
| 595-315 | 420 | 3 | 1,9 | 540 | 5 | 2,4 | 840 | 13 | 3,8 | 1,5 | 1200 | 27 | 5,4 | 2,2 |
| % открытия регулятора расхода | 100% | 90% | 80% | 70% | 50% | ||
|---|---|---|---|---|---|---|---|
| β=0° | β=15° | β=30° | β=45° | β=60° | |||
| К | 3СКПР 315-100 | 1,3 | 1,4 | 1,9 | 2,9 | 5,9 | |
| 3СКПР 450-160 | 1,2 | 1,4 | 1,9 | 3,9 | 8,6 | ||
| 3СКПР 450-200 | 1,1 | 1,3 | 2,0 | 4,3 | 8,0 | ||
| 3СКПР 595-200 | 1,1 | 1,3 | 2,0 | 4,3 | 8,5 | ||
| 3СКПР 595-250 | 1,1 | 1,2 | 1,8 | 3,6 | 8,7 | ||
| 3СКПР 595-315 | 1,0 | 1,2 | 1,7 | 3,3 | 6,0 | ||
| ∆LwA, дБ(А) | 3СКПР 315-100 | 5 | 6 | 9 | 10 | 13 | |
| 3СКПР 450-160 | 2 | 3 | 6 | 11 | 15 | ||
| 3СКПР 450-200 | 2 | 4 | 9 | 17 | 25 | ||
| 3СКПР 595-200 | 2 | 3 | 8 | 12 | 17 | ||
| 3СКПР 595-250 | 1 | 4 | 8 | 14 | 22 | ||
| 3СКПР 595-315 | 1 | 4 | 10 | 17 | 24 | ||
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
